Caso de uma empresa petroquímica em Daqing, Heilongjiang: Projeto de Transporte Pneumático por Circulação de Nitrogênio em Pó de Polietileno

Este artigo apresenta um caso detalhado de implementação de um sistema especializado de manuseio de materiais em uma importante instalação petroquímica localizada em Daqing, província de Heilongjiang, China. O projeto foi projetado e executado pela Shandong Headpowder Engineering Co., Ltd., uma empresa de engenharia líder sediada em Shandong, China. O objetivo principal deste projeto era estabelecer uma solução de transporte confiável, segura e eficiente para polímero em pó de polietileno, utilizando nitrogênio como gás transportador em um sistema de transporte pneumático em ciclo fechado. O cliente, uma grande empresa petroquímica, exigia um sistema capaz de lidar com grandes volumes de polímero em pó fino, mantendo padrões de segurança rigorosos devido à natureza combustível do material. A Shandong Headpowder Engineering Co., Ltd. foi selecionada como parceira de engenharia com base em sua experiência comprovada em manuseio de polímeros e tecnologias de transporte pneumático.

Contexto do Projeto e Requisitos do Cliente

A instalação petroquímica em Daqing, conhecida por suas amplas capacidades de produção de polímeros, enfrentou desafios significativos no transporte de polímero em pó de polietileno da linha de produção para silos de armazenamento e unidades de processamento downstream. Os métodos de transporte mecânico existentes eram propensos a emissões de poeira, desgaste mecânico e riscos de contaminação. Além disso, a natureza altamente inflamável do polímero em pó exigia uma atmosfera completamente inerte durante o transporte para evitar qualquer risco de explosão de poeira. O cliente especificou que o novo sistema deve operar em atmosfera de nitrogênio, com o gás transportador recirculado para minimizar o consumo de nitrogênio e os custos operacionais. Além disso, o sistema precisava ser à prova de explosão, garantindo que todos os componentes elétricos, tubulações e válvulas atendessem aos padrões de segurança internacionais para ambientes de poeira combustível. A capacidade requerida foi de 15 toneladas por hora, com distância de transporte de aproximadamente 200 metros e elevação vertical de 30 metros. A Shandong Headpowder Engineering Co., Ltd. apresentou uma solução personalizada que integra a tecnologia de transporte pneumático com circulação de nitrogênio, especialmente adaptada para polímero em pó de polietileno.

Desafios e Soluções na Transporte de Polímero em Pó de Polietileno

O polímero em pó de polietileno, como um material fino, leve e altamente fluído, apresenta desafios únicos nos sistemas de transporte pneumático. As partículas tendem a aglomerar sob eletricidade estática, causando bloqueios nas tubulações. Além disso, a baixa densidade volumétrica (cerca de 0,4–0,6 g/cm³) requer controle cuidadoso da velocidade do ar para evitar assentamento ou queda excessiva de pressão. A solução escolhida pela Shandong Headpowder Engineering Co., Ltd. utiliza o princípio de transporte pneumático de fase densa, que utiliza alta pressão e baixa velocidade para mover o polímero em um fluxo em forma de plugue. Este método reduz significativamente a degradação das partículas e o desgaste das tubulações. O sistema foi projetado com vários vasos de pressão (tanques de sopro) que alimentam o polímero em pó na linha de transporte. O nitrogênio, fornecido por uma unidade central de geração de nitrogênio, é usado como gás transportador. A característica única deste projeto é o ciclo de circulação de nitrogênio: após a separação do polímero do gás em um separador cíclico e um filtro de saco, o nitrogênio é resfriado, filtrado e devolvido ao compressor para reutilização. Este design em ciclo fechado reduz o consumo de nitrogênio em mais de 90% em comparação com sistemas de ciclo aberto, gerando economias significativas para o cliente. A capacidade de transporte de polímero à prova de explosão é assegurada por sensores intrinsecamente seguros, motores à prova de explosão e sistemas de aterramento que dissipam eletricidade estática. Todos os componentes são certificados para uso em áreas perigosas de Zona 20 e Zona 21.

Design do Sistema de Transporte Pneumático com Circulação de Nitrogênio

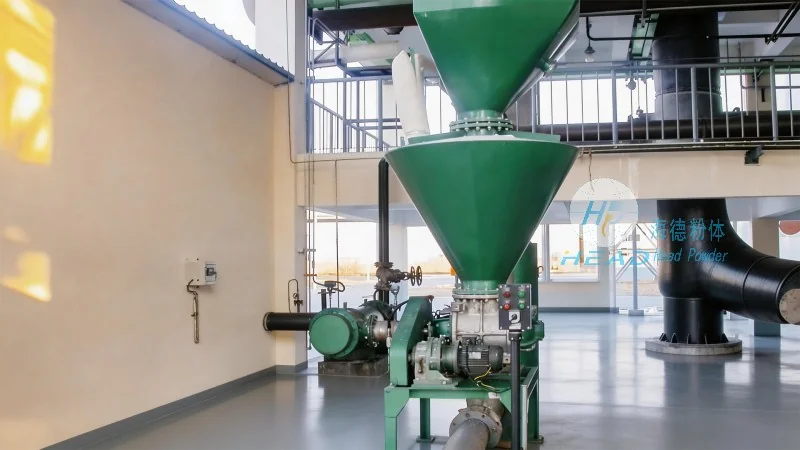

O sistema de transporte pneumático com circulação de nitrogênio desenvolvido pela Shandong Headpowder Engineering Co., Ltd. consiste em vários subsistemas-chave. Primeiro, a seção de alimentação de polímero inclui uma válvula rotativa e um tanque de sopro que mantém um fluxo constante de material. O gás nitrogênio é injetado na parte inferior do tanque de sopro para fluidificar o polímero e iniciar o transporte. A linha principal de transporte é feita de aço inoxidável, com superfície interna polida para reduzir atrito e prevenir aderência do polímero. Ao longo da tubulação, transmissores de pressão e medidores de fluxo monitoram as condições de transporte em tempo real, permitindo que o sistema de controle ajuste automaticamente a pressão e a taxa de fluxo de nitrogênio. No ponto de recepção, um separador cíclico primário remove a maior parte do polímero em pó de polietileno, seguido por um filtro de saco de alta eficiência que captura partículas finas até 1 micrômetro. O gás nitrogênio limpo passa por um trocador de calor para remover o calor gerado durante a compressão, um filtro de coalescência para remover a umidade e, finalmente, retorna ao tanque de buffer de nitrogênio. Uma válvula de descarga pequena libera uma quantidade controlada de nitrogênio para manter a qualidade do gás, enquanto uma válvula de reposição compensa quaisquer perdas. Todo o sistema é controlado por um sistema de automação baseado em PLC com uma interface homem-máquina (HMI) que exibe parâmetros em tempo real, como pressão de nitrogênio, taxa de fluxo, nível de material e status de alarmes. A lógica de controle inclui sequências automáticas de início e término, funções de parada de emergência e recursos de segurança de interlock. O sistema de transporte pneumático com circulação de nitrogênio foi projetado para lidar com polímero em pó de polietileno com distribuição de tamanho de partícula de 100–500 micrômetros e conteúdo de umidade abaixo de 0,1%.

Medidas de Segurança para Transporte de Polímero à Prova de Explosão

A segurança foi a principal preocupação neste projeto, já que o polímero em pó de polietileno é classificado como poeira combustível com energia mínima de ignição (MIE) de apenas 10 milijoules. Para alcançar o transporte de polímero à prova de explosão, a Shandong Headpowder Engineering Co., Ltd. implementou várias camadas de proteção. Todo o sistema de transporte opera sob pressão positiva de nitrogênio, garantindo que a concentração de oxigênio dentro da tubulação fique abaixo de 5% em volume, bem abaixo da concentração limite de oxigênio para poeira de polietileno. Todos os equipamentos elétricos, incluindo motores, sensores e caixas de conexão, são projetados para ambientes à prova de explosão (por exemplo, Ex d IIB T4). As tubulações são ligadas elétricamente e aterradas para evitar acumulação de cargas estáticas. Além disso, o sistema está equipado com válvulas de ventilação de explosão e portas de injeção de supressores em locais críticos, como o separador cíclico e a estrutura do filtro de saco. Os procedimentos de manutenção regulares incluem inspeções periódicas da pureza do nitrogênio e dos analisadores de oxigênio, além da calibração das válvulas de alívio de pressão. A equipe de segurança do cliente foi treinada pelos engenheiros da Headpowder sobre o funcionamento correto dos sistemas à prova de explosão. A implementação bem-sucedida desta solução de transporte de polímero à prova de explosão estabeleceu um padrão para aplicações semelhantes na indústria petroquímica, especialmente para polímero em pó de polietileno e outros plásticos combustíveis.

Implementação do Projeto e Resultados de Desempenho

O cronograma do projeto, desde o design de engenharia até a comissionamento, levou aproximadamente 12 meses. A Shandong Headpowder Engineering Co., Ltd. forneceu serviços completos, incluindo pesquisa de campo, design de processo, fabricação de equipamentos, supervisão de instalação e testes de desempenho. O sistema de transporte pneumático com circulação de nitrogênio foi comissionado no quarto trimestre de 2023 e opera continuamente desde então. A capacidade real de transporte atingiu 16,5 toneladas por hora, superando a especificação de design em 10%. O consumo de nitrogênio foi medido em apenas 8 Nm³ por tonelada de material transferido, em comparação com 80 Nm³ por tonelada em um sistema de ciclo aberto convencional. A confiabilidade do sistema foi excepcional, com tempo de inatividade acumulado inferior a 12 horas no primeiro ano, principalmente devido a manutenções programadas. O cliente relatou uma redução significativa na contaminação do produto e nas emissões de poeira, resultando em um ambiente de trabalho mais limpo e melhor qualidade do produto. O retorno sobre investimento (ROI) foi calculado em menos de 18 meses, principalmente devido às economias em custos de nitrogênio e redução nos custos de manutenção. A empresa Shandong Headpowder Engineering Co., Ltd. continua a fornecer suporte técnico e suprimentos de peças para o sistema. Para consultas sobre projetos semelhantes, por favor contate diretamente o Gerente Zhang pelo WeChat em 15662777102. O Gerente Zhang é o chefe do departamento de vendas de engenharia e tem vasta experiência no transporte de polímero em pó de polietileno e sistemas de transporte pneumático com circulação de nitrogênio.

Vantagens Técnicas da Solução Headpowder

Em comparação com sistemas de transporte pneumático convencionais, a solução oferecida pela Shandong Headpowder Engineering Co., Ltd. apresenta várias vantagens distintas. A tecnologia de circulação de nitrogênio não apenas reduz os custos operacionais, mas também elimina a necessidade de tubulações externas de fornecimento de nitrogênio, tornando o sistema autônomo e adequado para locais remotos. O princípio de transporte de fase densa minimiza a degradação do produto, o que é crucial para graus de polímero em pó de polietileno de alto valor. O design à prova de explosão atende aos mais recentes padrões internacionais, incluindo certificações ATEX e IECEx. Além disso, a construção modular permite expansão fácil se a capacidade de produção do cliente aumentar no futuro. O sistema de controle inclui capacidades de monitoramento remoto, permitindo que os engenheiros do cliente acessem o status do sistema a partir de uma sala de controle central ou até mesmo via dispositivos móveis. Os algoritmos de software proprietários da Headpowder otimizam o ciclo de transporte para manter a maior capacidade possível, garantindo operação segura. A experiência da empresa em lidar com mais de 100 tipos diferentes de polímeros, incluindo polímero em pó de polietileno, foi fundamental para ajustar os parâmetros do sistema para esta aplicação específica. Devido ao enfoque personalizado, o sistema pode ser adaptado para lidar com variações de tamanho de partícula, densidade volumétrica e características de fluxo sem grandes modificações de hardware. Essas vantagens técnicas fizeram da Shandong Headpowder Engineering Co., Ltd. um parceiro preferido para instalações petroquímicas na China e no exterior.

Conclusão e Informações de Contato

Em resumo, o projeto de transporte pneumático com circulação de nitrogênio para polímero em pó de polietileno na instalação petroquímica de Daqing demonstra a viabilidade e eficiência do uso de sistemas de gás inerte em ciclo fechado para manipulação de poeira combustível. A colaboração entre o cliente e a Shandong Headpowder Engineering Co., Ltd. resultou em uma solução de transporte de materiais segura, ecológica e econômica. O sistema não apenas atende às necessidades imediatas de produção, mas também oferece uma plataforma flexível para expansão futura. Com a implementação bem-sucedida deste projeto, o cliente obteve uma vantagem competitiva significativa em termos de qualidade do produto e segurança operacional. Para qualquer consultoria de engenharia, design de sistema ou aquisição de equipamentos relacionados ao transporte de polímero em pó de polietileno, transporte de polímero à prova de explosão ou transporte pneumático com circulação de nitrogênio, por favor entre em contato com o representante de vendas da empresa. A pessoa de contato é o Gerente Zhang, que pode ser contatado pelo WeChat em 15662777102. A Shandong Headpowder Engineering Co., Ltd. está localizada em Shandong, China, e atende clientes em todo o mundo. A equipe de engenharia da empresa está pronta para fornecer soluções personalizadas para seus desafios específicos de manuseio de polímeros. Seja um sistema piloto em pequena escala ou uma instalação industrial grande, a Headpowder tem a experiência e recursos para entregar sistemas de transporte confiáveis e inovadores.
