A Shandong Headpowder Engineering Co., Ltd. (nome da marca: headpowder) concluiu recentemente um sistema de transporte pneumático de fase densa altamente eficiente para clinkers de cimento, destinado a uma conhecida empresa de materiais de construção localizada em Xiangyang, província de Hubei. Este projeto serve como exemplo de como a tecnologia avançada de transporte de fase densa pode lidar de forma confiável com materiais abrasivos e de alta temperatura, minimizando o consumo de energia e o desgaste dos equipamentos. O cliente, um importante produtor de cimento e materiais de construção, precisava de uma solução robusta para transportar clinkers quentes desde o ponto de descarga do forno até os silos de armazenamento, numa distância superior a 200 metros, com um elevação vertical de 15 metros. Métodos tradicionais de transporte mecânico, como transportadores de correia ou elevadores de balde, apresentavam desafios significativos devido à alta temperatura dos clinkers (até 150°C), bordas afiadas das partículas e geração de poeira. Após avaliar várias opções, o cliente escolheu o sistema de transporte pneumático de fase densa da Headpowder, que se mostrou a abordagem mais confiável e econômica para aplicações tão exigentes.

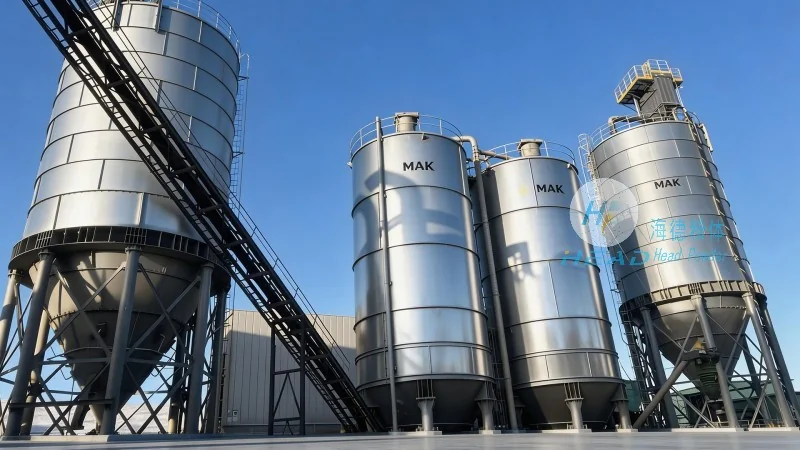

A empresa de materiais de construção de Xiangyang opera uma linha de produção de cimento de 5.000 toneladas por dia, gerando aproximadamente 3.500 toneladas de clinkers de cimento diariamente. A planta precisava transportar os clinkers desde a saída do resfriador até quatro silos de concreto localizados a 180 metros de distância, cada um com capacidade de 15.000 toneladas. Os principais desafios incluíam: (1) alta temperatura do material, variando de 80°C a 150°C; (2) natureza abrasiva dos clinkers, que rapidamente desgasta equipamentos convencionais; (3) regulamentações ambientais rigorosas exigindo zero vazamento de poeira; (4) necessidade de operação contínua 24/7 com mínimo de tempo de parada. A equipe de engenharia da Headpowder realizou uma inspeção detalhada do local e projetou um sistema de transporte pneumático de fase densa personalizado que utiliza ar comprimido a pressão moderada (2,5–4 bar) para empurrar o material através de um tubo de forma não suspensiva. Este método reduz significativamente a velocidade do ar em comparação com sistemas de fase diluída, diminuindo assim a erosão dos tubos e a degradação das partículas. O sistema foi projetado para suportar uma capacidade de transporte de 80 toneladas por hora, com diâmetro do tubo DN200 e comprimento total de 230 metros, incluindo curvas.

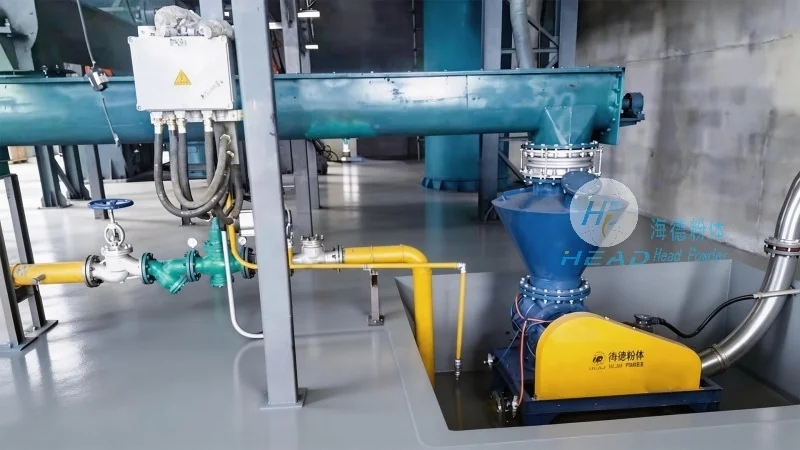

O sistema de transporte pneumático de fase densa da Headpowder é especialmente projetado para materiais a granel como clinkers de cimento, areia de sílica, cinzas volantes e outros materiais granulados de construção. Neste projeto, a tecnologia de transporte de fase densa de clinkers de cimento foi aplicada com um vaso de pressão patenteado (blow tank) que possui saída inferior e um bico de injeção de ar especialmente projetado. O sistema opera em modo lotes: o blow tank é preenchido com clinkers de um carrinho, depois pressurizado com ar comprimido. Quando a pressão atinge o ponto de ajuste, a válvula de descarga abre e o material é empurrado para o tubo em fluxo de tampão. Este método de transporte de fase densa garante que o material se mova a baixa velocidade (geralmente 4–8 m/s), mantendo uma alta relação sólidos-ar (até 30:1 em peso). Em comparação com sistemas de fase diluída, o consumo de energia por tonelada de material é reduzido em 40–50%, e o desgaste dos tubos é drasticamente diminuído. O sistema de transporte de fase densa da Headpowder também inclui um circuito automático de controle de pressão que ajusta a taxa de injeção de ar com base nas propriedades do material em tempo real, garantindo um fluxo constante mesmo quando a temperatura ou umidade dos clinkers variam.
A solução de transporte pneumático de fase densa entregue ao local de Hubei demonstrou excelente desempenho nos últimos seis meses de operação contínua. Primeiro, o sistema alcançou zero emissões de poeira em todos os pontos de transferência, cumprindo os mais rigorosos padrões ambientais. Segundo, a taxa de desgaste do tubo foi medida em menos de 0,5 mm por ano, prolongando significativamente a vida útil da linha de transporte. Terceiro, o custo energético por tonelada de clinkers transportados foi reduzido em 35% em comparação com o sistema de transporte mecânico anterior. Quarto, o controle baseado em PLC permite monitoramento remoto e início/parada automática, reduzindo a necessidade de intervenção manual. A equipe de manutenção do cliente relatou que o sistema de transporte pneumático de fase densa requer apenas inspeções regulares dos selos e filtros de ar do blow tank, sem grandes falhas durante o período de avaliação. Este caso demonstra claramente que a tecnologia de transporte pneumático de fase densa da Headpowder é a escolha ideal para transportar clinkers de cimento e outros materiais de construção em ambientes industriais adversos.
O sistema completo instalado na fábrica de cimento de Xiangyang inclui os seguintes componentes principais: um blow tank de 3,5 m³ feito de aço ligero resistente ao desgaste, um compressor de parafuso com capacidade de 30 m³/min a 4 bar, um sistema de tubulação de DN200 com tubos de aço carbono schedule 80 e curvas revestidas com cerâmica em pontos críticos de desgaste, uma válvula de desvio para alternar entre os quatro silos, e um painel de controle PLC com tela sensível ao toque. O sistema também inclui um filtro de saco em cada silo para receber o material transportado e separar o ar de transporte. A potência total instalada é de 220 kW, e o sistema opera com nível de ruído abaixo de 75 dB(A). A distância de transporte projetada é de 230 metros, com elevação vertical máxima de 15 metros. O sistema pode suportar temperaturas de até 200°C com um pacote de selo resistente ao calor especial. Para a aplicação de transporte de fase densa de clinkers de cimento, a densidade do material a granel é de aproximadamente 1,2–1,5 toneladas/m³, e o tamanho das partículas varia de 0,5 mm a 30 mm, característico dos clinkers produzidos em fornos rotativos modernos.
O projeto foi executado em três fases: design e engenharia (4 semanas), fabricação dos equipamentos (8 semanas) e instalação e comissionamento no local (6 semanas). A equipe de engenharia da Headpowder supervisionou pessoalmente a instalação e treinou os operadores do cliente sobre operação e manutenção do sistema. Durante a fase de comissionamento, o sistema foi testado em capacidade total de 80 toneladas por hora, alcançando uma relação de transporte de 28:1. O gerente de projeto do cliente comentou que o sistema de transporte pneumático de fase densa da Headpowder não apenas atendeu, mas superou as expectativas de desempenho, especialmente em termos de estabilidade no manuseio do material e controle de poeira. O sistema opera 24 horas por dia, 7 dias por semana, com taxa de disponibilidade de 99,5%. Com base neste sucesso, o cliente já encomendou um segundo sistema idêntico para expandir a capacidade de armazenamento. Este caso de estudo de projeto de transporte de fase densa de clinkers de cimento serve como referência poderosa para outras empresas de materiais de construção que desejam atualizar seus sistemas de manuseio de materiais.
Para mais informações sobre sistemas de transporte pneumático de fase densa para clinkers de cimento, grãos de materiais de construção ou outros sólidos a granel, entre em contato com a equipe experiente da Shandong Headpowder Engineering Co., Ltd. O engenheiro profissional da empresa, Sr. Zhang (Gerente Zhang), está disponível para discutir suas necessidades específicas de projeto. Você pode contatar-o pelo WeChat em 15662777102. A Headpowder tem sede em Shandong, China, e concluiu inúmeros projetos de transporte pneumático de fase densa nas indústrias de cimento, materiais de construção, química e metalurgia em todo o mundo. Se você precisa transportar clinkers de cimento, calcário, areia ou qualquer outro material granulado, a Headpowder oferece soluções personalizadas com confiabilidade comprovada.
