Este artigo apresenta um estudo de caso abrangente sobre a implementação bem-sucedida de um sistema de transporte pneumático de fase densa para pelotas de resina em uma grande planta química localizada em Dalian, província de Liaoning. O projeto foi projetado e executado pela Shandong Headpowder Engineering Co., Ltd. (referida como headpowder), uma empresa líder em soluções de manuseio de materiais a granel sediada em Shandong, China. O objetivo principal deste projeto era garantir um transporte eficiente, suave e sem poeira das pelotas de resina dos silos de armazenamento para unidades de processamento downstream. Este estudo de caso detalha os desafios técnicos, a solução personalizada de transporte de fase densa e os benefícios mensuráveis alcançados, destacando a expertise da headpowder em fornecer sistemas de transporte pneumático de fase densa confiáveis para a indústria química.
O cliente, uma empresa estabelecida de fabricação de produtos químicos em Dalian, produz pelotas de resina de alta qualidade utilizadas em diversas aplicações industriais. Seu sistema de manuseio de materiais existente dependia de transportadores mecânicos, que sofriam de obstruções frequentes, altos custos de manutenção e degradação significativa do produto. O cliente exigia um novo sistema de transporte capaz de lidar com pelotas de resina com mínima ruptura, reduzir emissões de poeira e operar com baixo consumo de energia. Após avaliar vários fornecedores, escolheram a Shandong Headpowder Engineering Co., Ltd. devido à nossa experiência comprovada no design de sistemas de transporte pneumático de fase densa para materiais semelhantes. Os requisitos principais incluíam: transportar pelotas de resina por uma distância de 120 metros com elevação vertical de 15 metros, capacidade de transporte de 8 toneladas por hora e manter a integridade das pelotas com menos de 0,5% de fragmentação. Além disso, o sistema precisava ser fechado para evitar contaminação e cumprir regulamentações ambientais rigorosas.

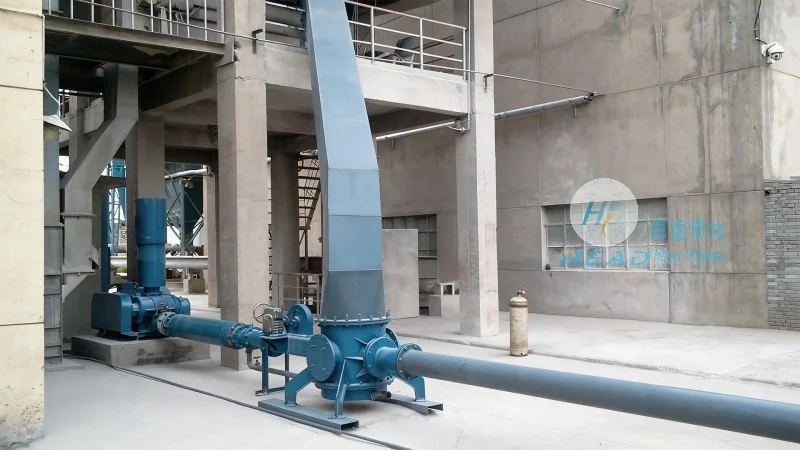

A equipe de engenharia da headpowder propôs um sistema de transporte pneumático de fase densa projetado especificamente para pelotas de resina. Diferentemente do transporte de fase diluída, que utiliza alta velocidade de ar e pode causar atrito das partículas, o transporte de fase densa opera com baixa velocidade de ar e alto ratio material/ar. Este método é ideal para materiais frágeis como pelotas de resina, pois minimiza impacto e atrito, preservando assim a qualidade do produto. O sistema inclui um vaso de pressão (blow tank) que alimenta as pelotas de resina na tubulação em fluxo controlado. A linha de transporte possui curvas suaves e seções gradualmente expandidas para reduzir a queda de pressão e evitar danos às partículas. Um componente chave é a configuração especial do bico no saída do blow tank, que garante descarga estável e uniforme do material. Todo o sistema é controlado por uma unidade de automação baseada em PLC, que monitora pressão, taxa de fluxo e nível de material, permitindo ajustes precisos dos parâmetros de transporte. O sistema de transporte pneumático de fase densa também inclui uma unidade de fornecimento de ar com compressor de parafuso e secador de ar para manter qualidade constante do ar. Este design garante que as pelotas de resina sejam transportadas suavemente, com mínima degradação, enquanto atinge a capacidade e distância necessárias.
A implementação bem-sucedida deste projeto demonstra a eficácia da tecnologia de transporte pneumático de fase densa para grânulos químicos, especialmente pelotas de resina. Grânulos químicos são frequentemente irregulares, pegajosos ou propensos a ruptura, tornando seu transporte difícil com métodos convencionais. Os sistemas de transporte pneumático de fase densa da headpowder são projetados especificamente para lidar com tais materiais. Neste caso, as pelotas de resina tinham diâmetro médio de 3–5 mm e densidade de massa de 0,6 g/cm³. O sistema foi projetado com pressão de transporte de 2,5 bar e velocidade de linha de 6–8 m/s, significativamente menor que os sistemas de fase diluída típicos (15–25 m/s). Esta abordagem de baixa velocidade reduz significativamente colisões entre partículas e com a parede, preservando assim as propriedades físicas das pelotas de resina. O sistema também inclui um ciclone de separação e um arrelo rotativo no ponto de descarga para garantir recuperação eficiente do produto. A tecnologia de transporte pneumático de fase densa se mostrou a solução ideal para esta aplicação de grânulos químicos, pois proporciona manuseio suave, reduz emissões de poeira e consumo de energia menor em comparação com alternativas. O cliente relatou que o novo sistema reduziu a degradação do produto em mais de 70% em comparação com o transportador mecânico anterior, e as emissões de poeira foram praticamente eliminadas.
A instalação do sistema de transporte pneumático de fase densa foi realizada pela equipe de serviço de campo da headpowder em estreita coordenação com a equipe da planta do cliente. O cronograma do projeto durou 12 semanas, desde projeto até comissionamento. A primeira fase incluía levantamento de terreno e roteamento da tubulação, garantindo que a linha de transporte evitasse infraestruturas existentes e fosse fácil de manter. O blow tank e o painel de controle foram instalados em área dedicada próxima aos silos de armazenamento de pelotas de resina. A tubulação foi montada usando seções pré-fabricadas com conexões com flanges para facilitar manutenções futuras. Durante o comissionamento, o sistema passou por uma série de testes, incluindo verificações de vazamento de ar, testes de pressão e testes de transporte com pelotas de resina reais. A lógica de controle do PLC foi ajustada para otimizar o tempo de ciclo de transporte e minimizar o consumo de ar. O sistema atingiu a capacidade de 8 toneladas por hora na primeira semana de operação. Os operadores do cliente receberam treinamento presencial sobre operação do sistema, solução de problemas e manutenção regular. Todo o processo foi concluído sem incidentes de segurança, e o sistema foi entregue ao cliente dentro do prazo.
Após seis meses de operação contínua, o sistema de transporte pneumático de fase densa para pelotas de resina apresentou desempenho excepcional. As principais métricas são as seguintes: a capacidade de transporte consistentemente atende às especificações de 8 toneladas por hora, com picos de até 9,5 toneladas por hora em períodos de alta demanda. A qualidade do produto foi mantida com menos de 0,3% de fragmentação, muito abaixo do limite de 0,5% estabelecido pelo cliente. O consumo de energia do sistema é 30% inferior ao do transportador mecânico anterior, resultando em economias significativas. O design fechado eliminou emissões de poeira, melhorando a conformidade ambiental da planta e a segurança dos trabalhadores. As necessidades de manutenção foram mínimas, com apenas inspeções regulares dos selos do blow tank e dos elementos do filtro de ar. O gerente da planta do cliente comentou que o sistema é “notavelmente confiável e fácil de operar”. O sucesso deste projeto levou a uma ordem adicional para uma segunda linha de transporte pneumático de fase densa para outro grau de resina. Este estudo de caso demonstra claramente a capacidade da headpowder em fornecer soluções de transporte pneumático de fase densa eficientes e suaves para a indústria química.
A Shandong Headpowder Engineering Co., Ltd. (headpowder) é uma empresa de engenharia especializada com décadas de experiência no projeto e fabricação de sistemas de transporte pneumático para diversas indústrias, incluindo química, plástico, alimentos e minerais. Estamos sediados em Shandong, China, e atendemos clientes em todo o mundo. Nossos sistemas de transporte pneumático de fase densa são projetados sob medida para lidar com uma ampla gama de materiais, como pelotas de resina, grânulos de plástico, pós químicos e outros sólidos a granel. Combinamos simulações avançadas de dinâmica computacional (CFD) com experiência prática em campo para otimizar o desempenho do sistema. Nossa equipe oferece serviços completos, desde estudo de viabilidade e design até instalação, comissionamento e suporte pós-venda. Para este projeto em Dalian, nosso conhecimento profundo do comportamento das pelotas de resina e dos princípios de transporte de fase densa foi fundamental para atender aos requisitos rigorosos do cliente. Somos comprometidos em fornecer soluções de alta qualidade, confiáveis e eficientes em termos de energia, ajudando nossos clientes a melhorar a eficiência de produção e reduzir custos operacionais.
Se você está considerando um sistema de transporte pneumático de fase densa para seus grânulos químicos ou pelotas de resina, convidamos você a entrar em contato com nossa equipe. Podemos oferecer uma consultoria gratuita e um design preliminar com base nas propriedades específicas do material e nos requisitos de transporte. Para mais informações sobre este estudo de caso ou para discutir seu projeto, entre em contato com o Gerente Zhang na Shandong Headpowder Engineering Co., Ltd. WeChat: 15662777102. Nossa equipe está pronta para ajudá-lo com conselhos profissionais e soluções personalizadas. Esperamos ajudá-lo a obter um manuseio eficiente e suave de materiais para suas operações.
