Este artigo apresenta um estudo de caso detalhado de um projeto de transporte pneumático de carvão pulverizado em pressão positiva implementado para uma empresa química de carvão em Yulin, província de Shaanxi. O projeto foi entregue com sucesso pela Shandong Headpowder Engineering Co., Ltd., uma empresa líder em soluções de manuseio de pó. O conteúdo seguinte aborda o contexto do projeto, os desafios técnicos, o design do sistema, a seleção dos equipamentos e os resultados operacionais. É destinado a servir como referência para profissionais da indústria química de carvão que buscam sistemas confiáveis de transporte de materiais.
A região de Yulin, na província de Shaanxi, é uma das principais bases industriais química de carvão da China. O cliente, uma grande empresa química de carvão, necessitava de um sistema altamente eficiente e seguro para transportar carvão pulverizado das instalações de armazenamento para reatores downstream. Os métodos de transporte mecânico existentes sofriam com vazamento de poeira, altos custos de manutenção e distância limitada de transporte. Para resolver esses problemas, o cliente procurou uma solução de transporte pneumático de carvão pulverizado em pressão positiva capaz de lidar com materiais finos, abrasivos e potencialmente explosivos. A Shandong Headpowder Engineering Co., Ltd. foi escolhida devido à sua experiência comprovada em transporte de materiais químicos de carvão e engenharia de sistemas de transporte de pó.
O carvão pulverizado tem tamanho de partículas geralmente inferior a 200 mesh, o que o torna propício à aglomeração, segregação e acumulação de eletricidade estática. O sistema de transporte precisava operar sob pressão positiva para evitar entrada de ar e manter um fluxo estável. Além disso, o pó de carvão é classificado como combustível, exigindo estritas normas de proteção contra explosões. O cliente especificou uma capacidade de transporte de 15 toneladas por hora em uma distância de 350 metros com várias curvas. O sistema também precisava se integrar às saídas dos moinhos de carvão existentes e aos silos de armazenamento. A equipe de engenharia da Headpowder realizou uma inspeção completa do local e análise de materiais para projetar uma solução personalizada.

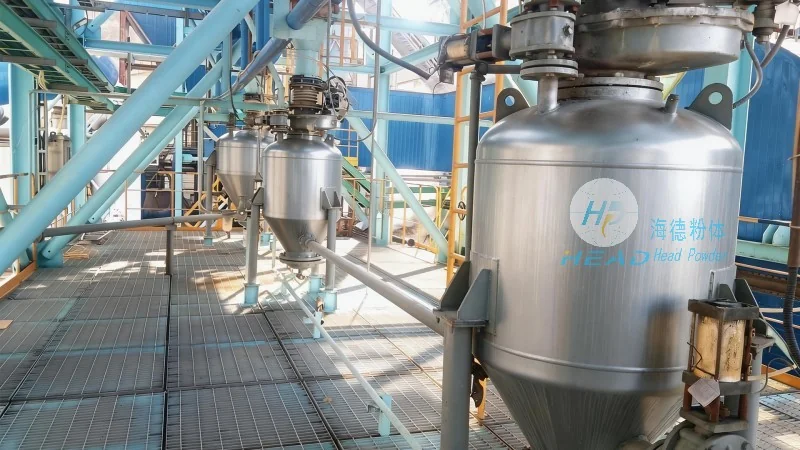

O núcleo da solução era um sistema de transporte pneumático de fase densa em pressão positiva. Diferentemente do transporte de fase diluída, a tecnologia de fase densa utiliza velocidades de ar mais baixas e proporções maior entre material e ar, reduzindo desgaste e consumo de energia enquanto mantém um fluxo estável. O sistema incluía um alimentador de arlock rotativo, um vaso de pressão, um tubo de transporte com curvas resistentes ao desgaste e um receptor de filtro de saco. O vaso de pressão foi projetado com fundo em cone e bocais de fluidização para garantir descarga completa. O layout do tubo minimizou curvas afiadas e utilizou curvas de raio longo revestidas com telhas de cerâmica para prolongar a vida útil. Todos os componentes foram selecionados para atender às normas ATEX ou equivalentes de proteção contra explosões.
Durante a fase de comissionamento, o sistema demonstrou excelente desempenho. O transporte de carvão pulverizado em pressão positiva alcançou um rendimento constante de 15,2 toneladas por hora com uma pressão de 0,25 MPa. A proporção ar-materiais foi otimizada para 1,5:1, significativamente menor do que nos sistemas de fase diluída convencionais. Isso resultou em uma redução de 30% no consumo de ar comprimido em comparação com o sistema anterior do cliente. A velocidade de transporte ficou entre 6 e 8 metros por segundo, prevenindo obstruções dos tubos e minimizando a geração de poeira. O sistema operou com nível de ruído abaixo de 85 dB na parte superior do silo, cumprindo as regulamentações de segurança no local de trabalho.
O sistema de transporte de materiais químicos de carvão foi integrado perfeitamente à linha de produção existente. O carvão pulverizado era alimentado do moinho para o vaso de pressão por meio de um válvula rotativa, depois transportado para um silo de armazenamento de 1000 m³. Do silo, o carvão era distribuído para os gasificadores por meio de um ramal de transporte separado. O sistema de controle utilizava um PLC com capacidade de monitoramento remoto, permitindo que os operadores ajustassem as taxas de alimentação e monitorassem pressão, temperatura e fluxo em tempo real. O sistema também incluía uma função de purga com nitrogênio para desligamento de emergência, garantindo segurança durante a manutenção. A engenharia do sistema de transporte de pó foi concluída dentro de um cronograma de 6 meses, incluindo design, fabricação, instalação e comissionamento.
Devido à natureza combustível do carvão pulverizado, o sistema de transporte incorporou várias funcionalidades de segurança. O vaso de pressão e o tubo foram equipados com discos de ruptura e válvulas de alívio de pressão. O filtro de saco utilizava meios filtrantes antiestáticos e um sistema de aterramento para dissipar cargas estáticas. Um analisador de oxigênio monitorava continuamente a atmosfera interna, e a injeção de gás inerte era acionada automaticamente se o nível de oxigênio excedesse 8%. O sistema também incluía um sistema de supressão usando névoa de água em pontos críticos. Essas medidas garantiram conformidade com a norma GB 50016 e outras normas internacionais para manipulação de pó combustível. A equipe de segurança do cliente realizou um estudo HAZOP e confirmou que o nível de risco foi reduzido para um intervalo aceitável.
Um dos principais benefícios do design de transporte de fase densa é sua baixa necessidade de manutenção. As curvas revestidas com cerâmica têm uma vida útil projetada de mais de 5 anos sob condições operacionais normais. O alimentador de arlock rotativo utiliza uma luva de desgaste substituível, e os bocais de fluidização do vaso de pressão são feitos de aço inoxidável para resistir à corrosão. O sistema de controle fornece alertas de manutenção preditiva com base em variações de queda de pressão e tendências de corrente do motor. Durante o primeiro ano de operação, o sistema alcançou uma disponibilidade de 98,5%, com apenas paradas programadas para substituição do filtro. O cliente relatou uma redução de 40% nos custos de manutenção em comparação com os transportadores mecânicos anteriores.
Após a conclusão, o projeto foi reconhecido como um exemplo bem-sucedido de transporte pneumático de carvão pulverizado em pressão positiva na indústria química de carvão. O gerente de produção do cliente observou que o sistema eliminou vazamento de poeira, melhorou a limpeza do local de trabalho e reduziu o consumo de energia em 25%. A eficiência do transporte de materiais químicos de carvão foi aumentada, permitindo que a planta aumentasse o rendimento sem expandir a área física. A engenharia do sistema de transporte de pó fornecida pela Shandong Headpowder Engineering Co., Ltd. foi elogiada por sua rigor técnico e suporte pós-venda responsivo. O cliente já encomendou um segundo sistema para uma nova linha de produção.
A Shandong Headpowder Engineering Co., Ltd. tem sede na província de Shandong, China. A empresa especializa na design, fabricação e instalação de sistemas de transporte pneumático para uma ampla variedade de pós, incluindo carvão pulverizado, cinzas volantes, cimento, pós petroquímicos e ingredientes alimentícios. Com mais de 15 anos de experiência, a Headpowder realizou mais de 200 projetos globalmente. A equipe de engenharia da empresa oferece soluções personalizadas para aplicações exigentes, incluindo ambientes de alta temperatura, alta pressão e explosivos. Para consultas sobre projetos semelhantes, entre em contato com o gerente de projeto: Sr. Zhang. WeChat: 15662777102. A equipe está disponível para discutir requisitos técnicos e fornecer projetos preliminares do sistema.
Este estudo de caso demonstra que o transporte pneumático de fase densa em pressão positiva é uma solução confiável e eficiente para o manuseio de materiais químicos de carvão. O projeto de Yulin destaca a importância de um design adequado do sistema, caracterização dos materiais e integração de segurança. A Shandong Headpowder Engineering Co., Ltd. continua inovando em engenharia de sistemas de transporte de pó, desenvolvendo novos materiais resistentes ao desgaste e algoritmos de controle inteligentes. A empresa está comprometida em ajudar clientes a alcançar produção sustentável e segura. Para mais informações, entre em contato com o Sr. Zhang pelo WeChat: 15662777102. A Headpowder espera parcerias com empresas que necessitem tecnologia avançada de transporte pneumático.
